Kundak Montajı
From :ATM Türk: Amatör Teleskop Yapımı

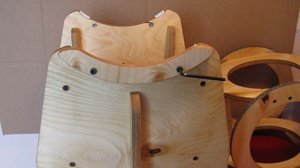

İlk yapmanız gereken işlem, kundağın yan dikmalerinin üst kısmında bulunan 4 adet metrik 6 dübeli yerine takmaktır. Bu işlem daha sonra da yapılabilir ama dübellerin montajı sırasında levhaları serbestçe yere paralel olarak tutabilmeniz, bir kolaylık sağlayacaktır. Bu dübeller daha sonra, yuvarlanma çemberlerinin kundağın üzerinden kaymasına engel olacak olan yakaları tutacak metrik 6 Allen başlı vidaları karşılayacaktır.
 |
 |
 |

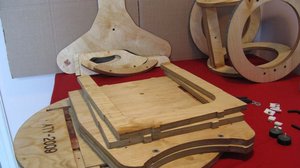

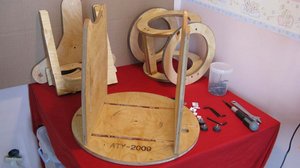

ikinci aşamada şu 5 parçayı birbirine vidalamak gerekmektedir:

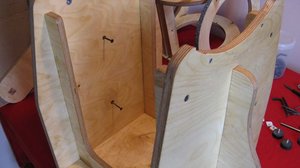

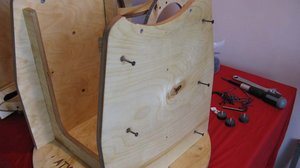

Sağ ve sol dikmeler, ön ve arka dikmeler ve dairesel altlık. Bu işlemi yapmadan önce derzleri ve parçalar üzerindeki girinti-çıkıntıları kullanarak tümünü bir araya getirmeniz ve daha sonra da yan dikmelerden başlayarak istediğiniz sıra ile vidalamanız gerekecektir. Vidaları başlangıçta sonuna kadar sıkmanız gerekmez. Daha sonra her iki yan dikmenin birbirine olan paralelliğinden kesinlikle emin olduktan sonra vidaları sonuna kadar sıkabilirsiniz. Yan dikmelerin paralelliğini çeşitli yöntemlerle kontrol edebilirsiniz: Örneğin bir cetvel ile hem ön hem de arka kısımlardaki genişliği ölçmek, bu ölçümü dikmelerin üst ve alt kısımlarında tekrarlamak ... gibi.
 |
 |
 |

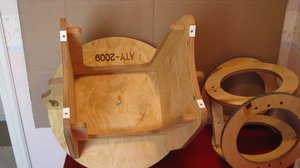

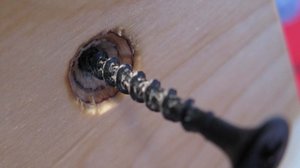

Dairesel altlığın altındaki vidaların yerlerine takılması sonrasında yan destek parçalarını da monte etmeye başlayabilirsiniz. Öncelikle feder parçalarını alttan birer vida ile monte ettikten sonra, iç tarftaki ikişer adet vidayı yerlerine takmanız gerekmektedir. Bunu yaparken parçayı doğru şekilde ortalamak çok önemlidir. Yoksa kullanacağınız vida 15 mm enindeki lavhadan dışarı çıkabilir. Bunu engellemek içini bir kurşun kalem ve cetvel kullanarak her iki parça için de tam dik durduğu konumu hafifçe işaretleyin. Daha sonra elinizle hafifçe destekleyerek, bu parçaları ikişer ağaç vidası ile vidalayın.
 |
 |
 |

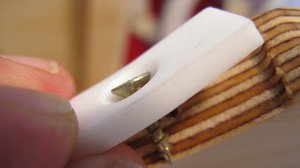

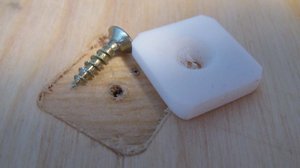

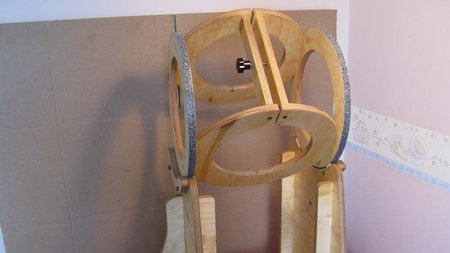

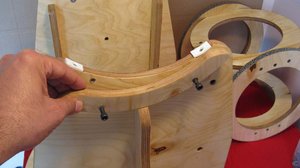

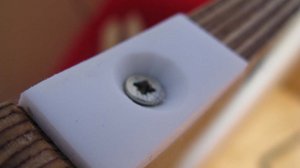

Bu aşamada, Teflon yüzeyleri yerlerine vidalamaya başlayabilirsiniz. Yükseklik çemberlerine temas edecek dört Teflon parçasını yerlerine ufak ağaç vidaları ile taktıktan sonra, buradaki yanal hareketi kısıtlayacak iki adet yaka parçasını ikişer adet metrik 6 Allen başlı vida ile yerlerine vidalayabilisiniz. Yaka parçalarının kundağın yan kenarından bir miktar açık durabilmesi için (1/3 mm kadar) gerekiyorsa aralara metrik 6 pullardan koyabilirsiniz. Buradaki boşluk, yükseklik çemberlerinin bu oyuk içinde yaka parçalarına sürtünmeden ama çok fazla da boşluk olmaksızın serbestçe hareket edebilecekleri kadar geniş olmalıdır. Eğer yuvarlanma çemberleri hareketleri sırasında bu yakalara çok fazla miktarda sürtünürlerse, hareketleri zorlaşır, teleskobun istenilen hedefe yönlendirilmesi olanaksız değilse de zor hale gelmeye başlar. Her ki yaka parçası arasındaki uzaklığı aradaki pulları ve Allen vidaları kullanarak hassas şekide ayarlamanız gerekmektedir.

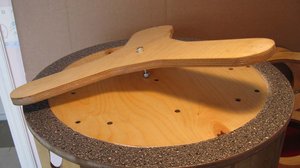

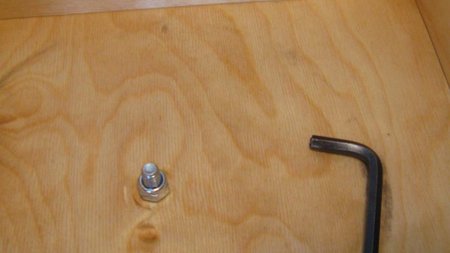

Bu işlemlerin tamamlanmasının ardından pervane ayağın kundağın geri kalanına bağlayacak olan metrik 8 civata ve fiberli somunu kullanarak kundağa monte etmeniz gerekmektedir. Metrik 8 somun, pervane ayağa zorlanarak ve sıkı şekilde geçebilecek boyuttadır. Bir anahtar ya da pense ile döndürerek sonuna kadar dışarı çıkacak şekilde yerine takınız (lastik takozların olduğu taraftan girecek ve Teflon yüzeylerden yukarı çıkacak şekilde) Daha sonra da fiber somunu kullanarak, kundağın geri kalanını birleştiriniz ve somunu çok fazla sıkmadan yerine takınız. Kundak, pervane ayak üzerinde serbestçe hareket edebilmelidir.
 |
 |
 |

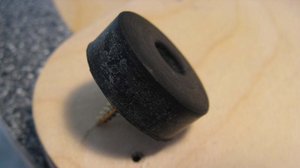

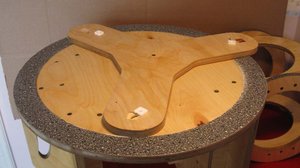

Kundağın son ana parçası olan pervane ayağın montajına da üst tarafındaki 3 Teflon yüzeyi vidalayarak başlamanız gerekmektedir. Daha sonra, alt taraftaki üç lastik takozu, parlak metal renkli ağaç vidalarını kullanarak, yerlerine vidalamanız gerekiyor. Bu ayakların yerleri, işaretlenmemiş olduğundan, kurşun kalem ve cetvel kullanarak lastik takozları uygun şekilde yerleştirmeniz gerekmektedir. Teleskobun tüm ağırlığının Teflon yüzeyler üzerinden lastik takozlara dengeli şekilde iletilebilmesi için bu parçalar üst üste gelecek şekilde çakıştırılmalıdır. Lastik takozlar gereğinden içeriye monte edilirse, teleskobun dengesi azalacak ayrıca yük Teflon yüzeylere tam dik olarak etki edemeyecektir.
 |
 |
 |

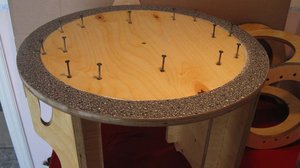

Dairesel altılığın alt yüzeyine halka şeklinde kesilmiş Ebony Star laminat yüzeyi yapıştırmadan önce bu bölgenin gerektiği şekilde zımparalanarak temizlenmiş ve tozsuz olduğundan emin olmalısınız. Ne kadarlık bir bölgeye yapıştırıcı sürmeniz gerektiğini görebilmek için, laminat halka parçayı ve bir kurşun kalem kullanarak, yapıştırma bölgesini, hafifçe işaretledikten sonra, yapıştırıcıyı bir fırça ile her iki kenara da 3 – 4 mm den çok yaklaşmaksızın ince bir tabaka halinde sürün. Fırça ile tüp içindeki yapıştırıcıyı uygulayabilmek için, tüpün içindeki yapıştırıcının bir bölümünü sonradan atabileceğiniz bir plastik kap ya da kavanoz kapağı vbg. içine sıktıktan sonra, 2 – 3 cm eninde ufak bir fırça ile sürebilirsiniz. Yapışmanın kusursuz olabilmesi için daha sonra 10 dakika kadar beklemeniz ve parçaları bir seferinde üst üste doğru şekilde getirip, kaydırmaksızın bir seferde yapıştırdıktan sonra, laminat yüzeyin üzerine bir ağırlık koyarak preslenmesini, sağlamanız gerekmektedir. Eğer laminat yüzey ya da kontrplak üzerine yapıştırıcı bulaşmış ise, yapıştırıcı henüz tam kurumadan önce tiner ve bez kullanarak temizleyebilirsiniz.
 |
 |
