Bağlama elemanları (vida, somun, pul, ..) ve montaj için gereken aletler
From :ATM Türk: Amatör Teleskop Yapımı

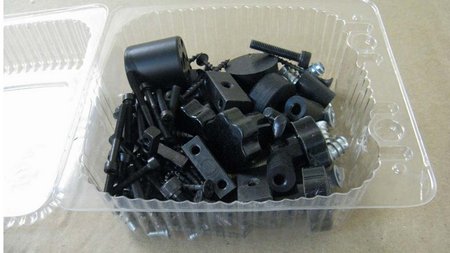

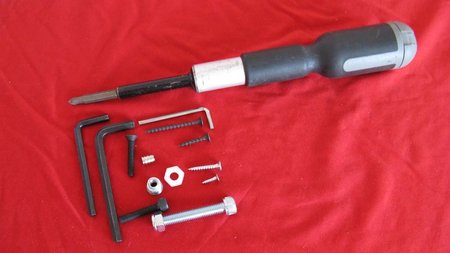

Teleskop kiti içerisindeki birbirinden farklı büyüklükte 4 çeşit ağaç vidası bulunmaktadır ve bunların hepsini de uygun büyüklükte bir ağzı olan yıldız tornavida kullanarak vidalamanız gerekmektedir:
a) 3.5x45 mm boyunda, geniş hatveli ağaç vidaları (kundağın ayakları ve Teflon yüzeyler için kullanılan ağaç vidaları dışında kalan tamamı, toplam 30 adet)
b) 3.5x35 mm boyunda, geniş hatveli ve optik tüp komplesi tutucu halkalarını sıkıştırmak için gereken iki adet sıkıştırma yüzeyinin çemberlere monte etmek için gereken 4 adet ağaç vidası,
c) 3.5 x35 mm boyunda, optik tüp komplesi ön destek halkasını ve lastik takozları vidalamak için kullanılacak 6 adet parlak metal renkli ağaç vidası,
d) 3x13 mm boyunda, Teflon yüzeyleri yerlerine yerleştirmek için gereken 7 adet ağaç vidası.
 |
 |
Ağaç vidaları, yıldız tornavida ile sıklıp gevşetilebilecek türden ve havşa başlıdırlar. Bu vidaları vidalamadan önce bir havşa maktabıyla delikleri uygun şekilde biçimlendirmeniz gerekecektir.
Sadece görünüşü etkileyen bu işlemin bir yararı, özellikle vida yüksekliklerinin sorun yaratabilme olasılığı olan dairesel altlık ile pervane ayak arasına rastlayan vidalarda olabilir. Buradaki vidaları (eğer havşa ucuyla yuva açmadıysanız) olabildiğince sıkarak başlarının ilave bir yükseklik oluşturmadığından emin olmalısınız. Diğer vidalar için havşa ucuyla açılmış yuvalar oluşturduğunuzda, vida başları kendiliğinden kontrplak yüzeyinin altında kalacaklardır.
Vidaların montaj sırasında levhalara dik açı ile ve 15 mm genişliğinde yüzeyi tam ortalayacak şekilde vidalanabilmesi, özel bir dikkat gerektirmemekle birlikte, birkaç kuraldışı durum için bunu sağladığınızdan emin olmanız gerekir. Özelikle yan dikmelerin kenarlarındaki destek parçalarının tam dik olarak vidalanması ve bu iki adet vidanın plakaların tam ortasına gelebilmesi için parçayı ortaladığınızdan kesinlikle emin olmalısınız.
Yine dikkat edilmesi gereken bir diğer kritik konu, lastik takozları vidalamak için kullanacağınız vidaların boylarını doğru olarak seçmektir. Eğer ayağın altındaki üç lastik takozu uygun boyda olmayan vidaları kullanarak vidalarsanız, bunların uçları yukarı çıkarak pervane ayağın kundağın dairesel alt parçasına sürtünmesine yol açacaktır. Benzer şekilde tüm Teflon yüzeyleri de yerlerine vidalamak için uygun büyüklükte (kitin içinden çıkan en ufak boy ağaç vidalarını) kullanmanız gerekmektedir. Böylelikle, hem vidaların uçları arka taraftan çıkmayacak hem de kafa tarafları Teflon’un üzerinde bir yükseklik yapmayacaktır.
Kundak, optik tüp komplesi sıkıştırıcı ve ayna hücresi parçaları üzerinde iki farkı tür metal dübel bulunmaktadır. Bunlardan farklı büyüklükte olan ikisi, ayna hücresine takılacaktır ve yerlerine yerleştirirken metrik 5 dübelleri bir çekiç ile çakarak, metrik 6 dübelleri de bir Allen anahtarı kullanarak yerlerine vidalamanız gerekmektedir. Metrik 6 dübellerden 4 tanesi, kundağın yan dikmeleri üzerinde, sonuncusu da optik tüp komplesi sıkıştırıcı parçalarının birisi üzerindedir ve bunların da Allen anahtarı kullanarak yerlerine takılması gerekmektedir. Metrik 6 dübellerin yuvaları, yerlerine oldukça sıkı geçecek şekilde dar olarak açılmıştır ve dübelleri yerlerine takarken, başlangıçta hafif bir kılavuz oluşturacak şekilde bir çekiçle çok hafif vurarak bir miktar yerlerine yerleştirmek ya da Allen anahtarı ile bir miktar bastırıp kuvvet uygulayarak yerlerine takmak yöntemlerinden birisini kullanabilirsiniz. Bu dübellerin tamamının 15 mm kontrplak levha içine gömülmesi gerekmektedir.
Ayna hücresine ait, aynanın üzerinde duracağı, dişli benzeri parçada tüm dübeller parçanın aynı tarafına monte edilmelidir. Bu yüze daha sonra 3 adet arkası yapışkanlı ufak lastik takoz ve Delrin tutucu parçaları da monte edilmeldir. Parçanın arka tarafında ise, optik tüp komplesi iç çeperine monte edilecek metal raylara tutunacak diğer kontrplak parça ile bu parçayı birbirine bağlayan ve aralarında 3 adet yay bulunacak olan metrik 6 saplamalı bakalit kelebekler bulunacaktır.
Ayna hücresinin tüm parça ve vidalarını yerlerine taktıktan sonra optik tüp komplesinin iç kenarlarına monte ettiğiniz 3 adet metal rayı kılavuz alarak yaklaşık olarak orta noktasına rastgelecek uzaklığa getirerek 4x10 mm yıldız başlı beyaz vidaları hafifçe sıkınız. Ayna hücresinin tam konumunu belirleyebilmek için odaklayıcıya farklı gözmerceklerinden takarak uzak hedeflerde netlik yapabildiğiniz bir konumda olduğundan emin olmalısınız.
